PAT

El sistema de alineación de correas diseñado para garantizar un rendimiento óptimo y la durabilidad de su maquinaria accionada por correa.

Con PAT, nunca tendrá dudas sobre si sus transmisiones por correa están alineadas o no. Utilizando la ranura como referencia, conseguirá una alineación precisa que reduce el desgaste de las correas, los fallos de los rodamientos y las vibraciones.

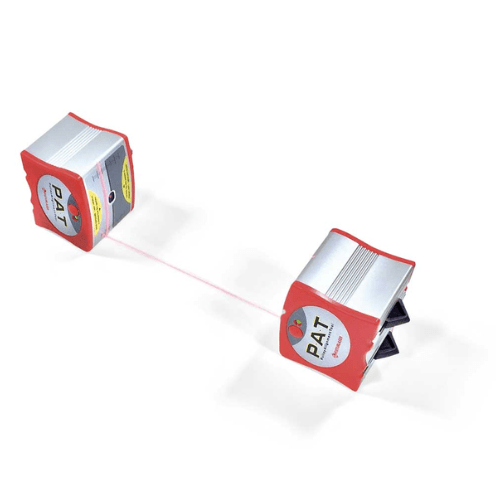

Transmisores láser duales:

Equipado con líneas láser rojas visibles, el ACOEM PAT utiliza dos transmisores con guías accionadas por resorte que encajan en las ranuras de la polea, lo que garantiza una alineación precisa en todo momento.

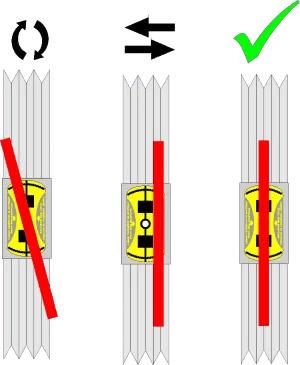

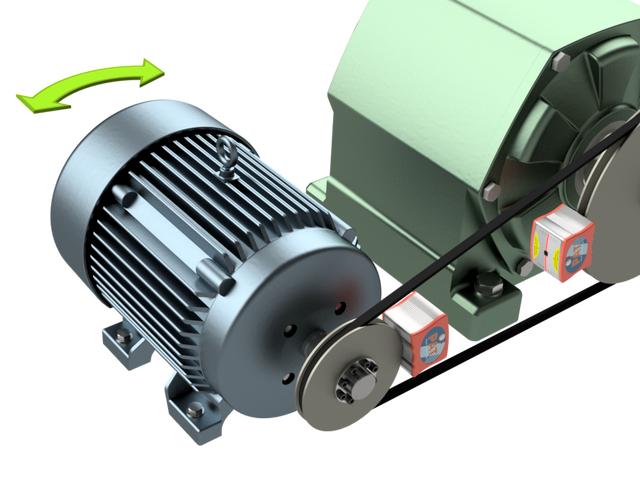

El proceso de alineación es tan fácil como el montaje. Simplemente encienda los láseres y mire la unidad montada opuesta. El láser dibuja una línea en la etiqueta del objetivo como en la ilustración de la izquierda. Si es necesario, ajuste la posición de su máquina hasta que las líneas láser estén alineadas con la marca central en ambas unidades.

Housing Material:
Operating Temp:
Relative Humidity:
Weight:
Dimensions:
Laser:
Laser Line Fan Angle:
Laser Power:
Measurement Distance:
Power Supply:
Operating time:

Extruded aluminium (molded PA cover)
0 to 40⁰ C (32 to 104⁰ F)
0 - 90%
340 g (12 oz)
61 x 77 x 61 mm (2,4 x 3 x 2,4 in)
630 - 680 nm class II diode laser
90⁰
‹ 1 mW
50 mm - 6000 mm (1,97-236,33 in)
2 pcs LR03 (AAA) 1,5 V per unit
20 hours of continuous operation
